GACIA Kast 1xHS 3xALS3f 9xINS 3f

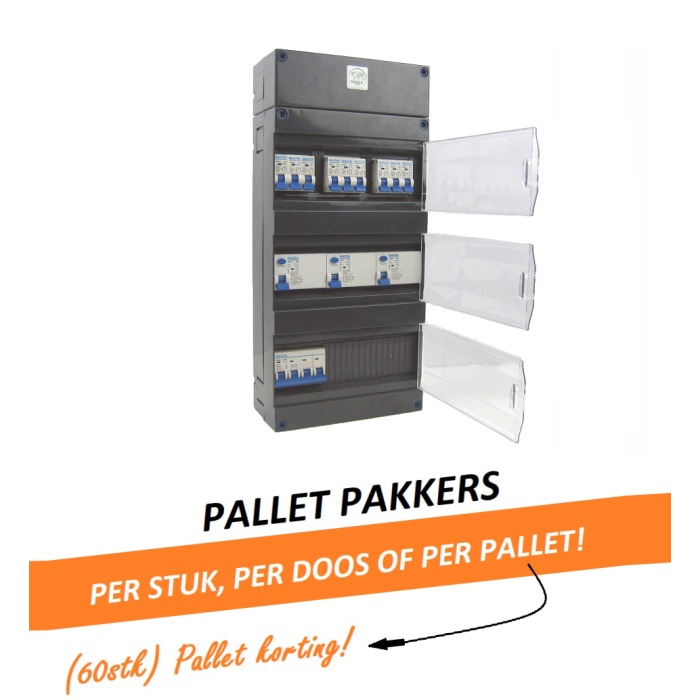

GACIA groepenkast (3 fasen), Hoofdschakelaar 4p/40A, 3x Aardlekschakelaar 4p/40A/30mA, 9x automaat 1p+n/B16
Technische omschrijving
De GACIA Basic 3-fase groepenkast 40A, type GAC319, is een compleet afgemonteerde verdeler met 3-rijen en 12 modulen per rij, geschikt voor residentiële installaties en kleine utiliteitsprojecten. Deze kast is uitgevoerd met Installatieautomaten en biedt in totaal 9 lichtgroepen (achter 4 polige aardlekschakelaars), waarmee de installatie overzichtelijk en veilig kan worden opgebouwd. De verdeler heeft een stevige kunststof behuizing met afmetingen van h=480 (410+70)mm, b=220mm, d=105mm, waardoor hij eenvoudig te plaatsen is in standaard meterkasten en verdeelinrichtingen.
De GACIA Basic-serie is ontwikkeld als betaalbare maar betrouwbare oplossing voor installateurs die een nette, overzichtelijke en veilige groepenkast zoeken. De interne opbouw met duidelijk gescheiden licht en krachtgroepen, overzichtelijke bedrading en logische componentposities maakt inbedrijfname, controle en servicewerkzaamheden eenvoudig en efficiënt.
Deze groepenkast is ontworpen en opgebouwd volgens de eisen van NEN-EN-IEC 61439-3 voor huishoudelijke verdeelinrichtingen en vergelijkbare toepassingen. Daarmee is de kast geschikt voor toepassing in moderne elektrische installaties, mits correct geplaatst en aangesloten volgens NEN 1010 en geldende nationale voorschriften
Technische data
Schotman Elektro
| Merk | GACIA Europe |
|---|---|
| Productmodel | GAC319 |
| Conform | NEN-EN-IEC 61439-3 |
| Certificeringen | CE, RoHS |
Samenstelling
| Beveiliging | Installatie-/aardlekautomaat |
|---|---|
| Aantal polen hoofdschakelaar | 4 |
| Hoofdschakelaar - nom. stroom | 40 A |
| Totaal aantal groepen | 9 |
| Aantal directe groepen | - |
| Aantal lichtgroepen | 9 |
| Aantal groepen achter aardlekschakelaar | 9 |
| Aantal aardlekautomaten | - |
| Aantal aardlekschakelaars 30mA | 3 |
| Aantal aardlekschakelaars 300mA | - |
| Kookgroep | - |
| Kookgroep geschikt als krachtgroep | - |
| Met contactdoos | - |
| Met beltransformator | - |
| Overspanningsbeveiliging | - |
Elektrische eigenschappen
| Spanningstype | AC |
|---|---|
| Frequentie | 50 / 60 Hz |
Bescherming - isolatie
| Beschermingsklasse | II (dubbel geïsoleerd) |
|---|---|
| Beschermingsgraad (IP) | IP30 |
Kleur - afwerking
| Kleur behuizing | Antraciet |
|---|---|
| RAL-nummer | RAL7015 |
Gebruiksduur
| Garantie | 12 mnd |
|---|
Extra aanvulling
| Samenstelling | Enkele verdeler met verhoogde buisinvoer |
|---|---|
| Totaal aantal module-eenheden | 36 |
| Aantal vrije module-eenheden | 11 |
Uitvoering
| Producttype | Groepenverdeler |
|---|---|
| Aantal fasen | 3 |
| Nom. stroom (In) | 40 A |
| Nom. spanning (Ue) | 400 V |
| Type lekstroom | A |
| Kortsluitvastheid (Icw) | 6 kA |
| Compacte versie van de lastscheider | - |
Groepenkast Configurator
| GC Afmetingen | 410(+70)x220x105mm |
|---|---|
| GC Fase(n) | 3F |
| GC Hoofdschakelaar | 4p/40A |
| GC Soort beveiliging | Installatieautomaat |
| GC Lichtgroepen | 9 |
| GC Krachtgroepen | - |
Gebruiksvoorwaarden | Montage
| Max. hoogte | ≤ 2000 m |
|---|---|
| Montagewijze | Opbouw (stucwerk) |
| Aanbouwmogelijkheid | Ja |
| Bedrijfstemperatuur | -5 ⁰C ... +55 ⁰C |
| Dagelijks gemiddelde | < 35 °C |
| Opslag / transport | -25 °C ... +70 °C |
Materiaal - behuizing
| Materiaal behuizing | Kunststof |
|---|---|
| Aantal invoeren | 16 (2x8) |
| Met transparant deksel | Ja |
| Voor buisdiameter | 16 / 19 mm |
| Aantal DIN-rails | 2 |
| Aantal module-eenheden per DIN-rail | 12 |
Veiligheid
| Geïsoleerd | Ja |
|---|---|
| Vergrendelbaar | - |
| Verzegelbaar | - |
Afmetingen en gewicht
| Breedte | 220 mm |
|---|---|
| Hoogte | 480 (410+70) mm |
| Diepte | 105 mm |
Downloads
Nog geen downloads beschikbaar voor dit product.
