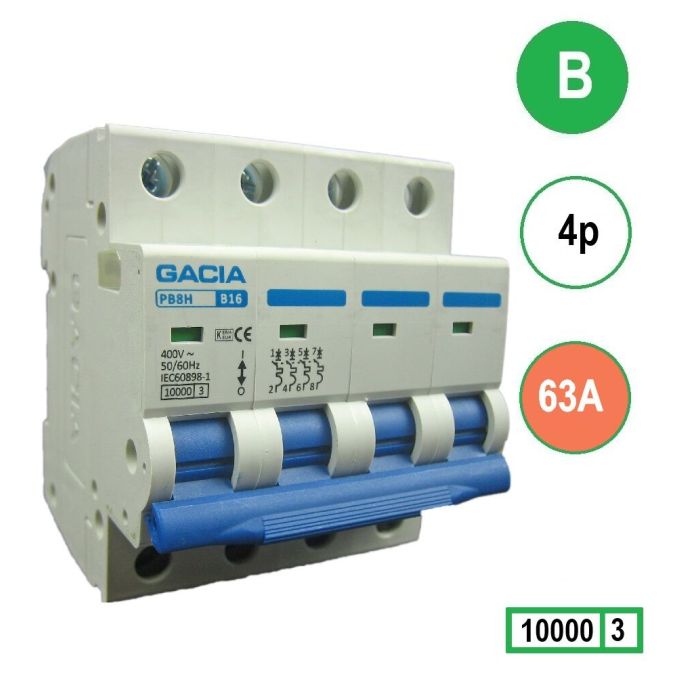

GACIA PB8H-4B63 inst. 4p B63 10kA
GACIA installatieautomaat 4p, B-karakteristiek, 63A, 10kA
Technische omschrijving
GACIA PB8H installatieautomaten zijn uitgevoerd met bewezen schroeftechniek. De installatieautomaten zijn geschikt voor een hoog schakelvermogen, deze beschermen tegen overbelasting en kortsluiting in 50/60Hz systemen met een nominale spanning van 230/400V. De serie PB8H is erg uitgebreid, heeft een kortsluitvermogen van 10kA, zijn te verkrijgen in B-, C-, D-karakteristiek, in 1,2,3, 3p+n en 4 polige versies, met een nominale stroom van 1 t/m 63A.
Technische data
Schotman Elektro
| Merk | GACIA Europe |
|---|---|
| Productmodel | PB8H-4B63 |
| Conform | IEC/EN 60898-1 |
| Certificeringen | Kema Keur, CE, CB, RoHs |
Contacten
| Aantal polen (totaal) | 4 |
|---|---|
| Aantal beveiligde polen | 4 |
Aansluitingen
| Aansluitpositie | Bi-directioneel |
|---|---|
| Aansluitwijze | Schroefaansluiting |
| Aansluitbare geleiderdoorsnede eendraads | 1,5 - 35 mm² |
| Aansluitbare geleiderdoorsnede fijndraads met adereindhuls | 1,5 - 25 mm² |
| Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls | 1,5 - 25 mm² |
| Aanstrip lengte (mm) | 10 |
| Aandraaimoment | 2,5 Nm |
Veiligheid
| Geïsoleerd | Ja |
|---|---|
| Vergrendelbaar | middels accessoire |
| Verzegelbaar | - |
Afmetingen en gewicht
| Breedte | 71.2mm |
|---|---|
| Hoogte | 81mm |
| Diepte | 74mm |
| Bouwbreedte (TE) | 4 |
| Gewicht | 0,44 kg |
Uitvoering
| Producttype | Installatieautomaat |
|---|---|
| Pooltype | 4P |
| Uitschakelkarakteristiek | B |
| Nom. stroom (In) | 63 A |
| Nom. spanning (Ue) | 230 / 400 V |
| Kortsluitvastheid (Icw) | 10 kA |
| Aantal module-eenheden | 4 |
Elektrische eigenschappen
| Spanningstype | AC |
|---|---|
| Frequentie | 50 / 60 Hz |
| Nom. isolatiespanning (Ui) | 500 V |
| Nom. stoothoudspanning (Uimp) | 6 kV |
| Nom. afschakelvermogen EN 60898 | 10 kA |
| Nom. afschakelvermogen IEC 60947-2 | - |
| Overspanningscategorie | III |
| Energiebegrenzingsklasse | - |
| Vervuilingsgraad | 2 |
| Vermogensverlies bij nominale stroom (In) | 17,6 W |
| Vermogensverlies per pool bij noiminaal stroom (In) | 4,4 W |
Gebruiksvoorwaarden | Montage
| Max. hoogte | ≤ 2000 m |
|---|---|
| Montagewijze | DIN-Rail |
| Nevenapparaat mogelijk | Ja |
| Bedrijfstemperatuur | -5 ⁰C ... +40 ⁰C |
| Dagelijks gemiddelde | < 35 °C |
| Opslag / transport | -25 °C ... +70 °C |
Gebruiksduur
| Elektrische gebruiksduur | 4.000 cycli |
|---|---|
| Mechanische gebruiksduur | 10.000 cycli |
| Garantie | 12 mnd |
